למה חדר רטוב בתוך ממ״ד דורש תכנון אחר?

חדר רטוב בממד אינו עוד חדר רחצה שממוקם במקרה בתוך מעטפת בטון. מבחינה תכנונית, צריך להתייחס במקביל לשתי מערכות בעלות דרישות שונות: מצד אחד, חלל שבו עוברים מים, ניקוז ולעיתים ביוב ומיזוג, ומצד שני מרחב מוגן שאמור לשמור על מעטפת תקינה ואטומה. כל צינור שיוצא מהחדר או נכנס אליו מחייב מעבר דרך חלק מהמבנה, ולכן מיקום המעברים צריך להיקבע עוד לפני יציקת הקירות, הרצפה או התקרה. התכנון צריך להתייחס גם לסוג הצינור, לקוטר שלו, למסלול שלו ולחיבור העתידי למערכות המבנה. ככל שהפרטים נסגרים מוקדם יותר, כך קטן הסיכוי להגיע לשלב הגמר ולגלות שצריך לקדוח, להרחיב פתח או לאלתר פתרון במקום שבו לא תוכנן מראש מעבר מתאים.

מה הופך מעבר צנרת לנקודה רגישה במרחב מוגן?

קיר ממ״ד נבנה כמערכת רציפה, ולכן כל פתח שנוצר בו דורש התייחסות מיוחדת. מעבר מים חמים, מים קרים, ניקוז כיור, ביוב אסלה, כבלי חשמל או צנרת מזגן הוא למעשה נקודת חיבור בין חומר הקיר לבין תשתית אחרת. אם נקודת החיבור אינה מתוכננת נכון, היא עלולה להפוך למקום שבו האיטום אינו רציף. לכן איטום מעברי צנרת לחדר רטוב בממ"ד אינו פעולה שמתבצעת רק בסוף הבנייה באמצעות חומר משחתי סביב הצינור. הגישה המקצועית היא לתכנן את המעבר כחלק מהמבנה עצמו, באמצעות מערכת אטימה ייעודית שמוטמעת בתוך השרוול כבר במהלך היציקה. כך מתקבלת נקודת מעבר מוגדרת, במקום פתח שנוצר בדיעבד ומחייב התאמות בשטח.

למה עדיף לחשוב על המעברים עוד לפני שהבטון מגיע?

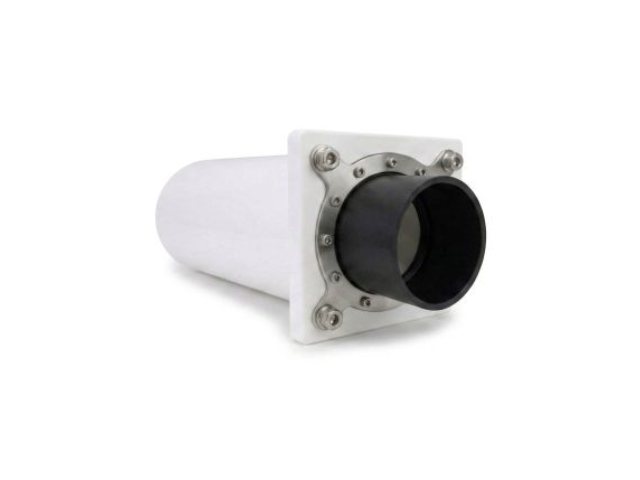

בפרויקטים רבים, הטעות אינה נובעת מעבודה לא מקצועית אלא מתכנון שמגיע מאוחר מדי. האינסטלטור יודע היכן הוא רוצה להעביר את צינור הביוב, איש המיזוג מתכנן את מעבר הצנרת שלו, החשמלאי מבקש מקום לכבלים, ורק בשלב מתקדם מגלים שכל אחד תכנן את המערכת שלו בנפרד. בחדר רטוב בתוך ממ״ד השיטה הזו אינה מתאימה. יש לרכז מראש את כל הדרישות ולסמן בתוכניות את מיקום המעברים. מערכת דוגמת התקני אלמוג ליציקה מתוכננת בדיוק לשלב הזה. ההתקן מגיע מוכן להתקנה בעובי הקיר המתוכנן, מקובע במיקום שנקבע לפני היציקה, ולאחר פירוק התבניות ניתן להסיר את המכסה ולהעביר דרכו את הצנרת או הכבלים. כך שלב הביצוע הופך מתיקון בשטח להרכבה מתוכננת.

מים, ביוב, מזגן וכבלים: לא כל מעבר הוא אותו מעבר

אחד העקרונות החשובים בתכנון הוא לא להתייחס לכל התשתיות כאילו הן זהות. צינור מים בקוטר קטן אינו דומה לצינור ביוב, וקבוצת כבלי חשמל אינה דורשת את אותו פתרון כמו מעבר צנרת של מזגן. מערכת אלמוג כוללת פתרונות שניתן להתאים לסוגי תשתיות שונים, ובהם מים חמים וקרים, ניקוז כיור, ביוב אסלה, ספרינקלרים, כבלים, תשתיות שונות ומיזוג הכולל גם טיפול בניקוז. מבחינת הקבלן, המשמעות היא שניתן לתכנן לכל מעבר את ההתקן המתאים כבר בשלב השלד. מבחינת בעל הנכס, המשמעות היא שמערכות החדר אינן תלויות בפתרונות מאולתרים שנוספו לאחר שהמבנה כבר הושלם. התאמה נכונה בין סוג התשתית לבין אמצעי האיטום היא חלק מרכזי בשמירה על איכות הביצוע.

למה איטום בשטח באמצעות חומר בלבד אינו תמיד מספיק?

בנייה מסורתית רגילה אותנו לחשוב שאפשר לקדוח חור, להעביר צינור ולמלא את המרווח שנותר סביבו בחומר איטום. במרחבים מוגנים נדרשת גישה מבוקרת יותר. חומר שמיושם ידנית תלוי מאוד באיכות ההכנה, בכמות שהונחה, בעובי, בגישה הפיזית למקום ובמיומנות המתקין. מערכת חרושתית, לעומת זאת, מתוכננת מראש כדי ליצור מעבר מוגדר ואטימה היקפית סביב התשתית. בסדרת אלמוג, לאחר הכנסת הצינור או הכבלים אל ההתקן, מחזקים את המערכת בהתאם להוראות וכך נוצרת האטימה סביב המעבר. היתרון אינו רק בנוחות ההתקנה, אלא גם בחזרתיות. כאשר עובדים בפרויקט עם כמה חדרים מוגנים או מספר גדול של מעברים, מערכת מתוכננת מאפשרת לקבל ביצוע אחיד יותר בין נקודה לנקודה.

מה חשוב לדעת על מיקום וזווית ההתקנה?

פרט קטן לכאורה כמו זווית המעבר יכול להשפיע על תקינות הביצוע. לפי החומר שנמסר, התקנת מעבר תקינה נדרשת בניצב לקיר הבטון, כלומר בזווית של 90 מעלות ולא באלכסון. הסיבה ברורה מבחינה הנדסית: מעבר ישר מאפשר מסלול קצר ומוגדר יותר בתוך הקיר ומקל על יצירת מערכת אטימה אחידה. בנוסף, יש חשיבות לצמצום גודל הפתח ככל שניתן ולהימנעות מחציבה או הרחבה מיותרת של הקיר לאחר הבנייה. כאן בדיוק בא לידי ביטוי היתרון של הכנה מראש. אם יודעים מהו קוטר הצינור ומה המסלול המתוכנן, ניתן לבחור את המעבר ולמקם אותו במקום הנכון עוד לפני היציקה במקום להתאים את המבנה לתשתית לאחר שהבטון כבר התקשה.

מה הקשר בין תכנון המעברים לבין טופס 4?

בפרויקט חדש, כל פרט שלא בוצע בהתאם לתוכניות ולדרישות הרלוונטיות עלול להפוך לעיכוב בשלב שבו רוצים לסיים את הבנייה ולהתקדם לאישורים. מעברי תשתית במרחב מוגן הם מסוג הפרטים שקל להתעלם מהם בתחילת הדרך, אך קשה יותר לתקן אותם בסופה. קבלן שמוודא מראש אילו צינורות צריכים לעבור, באילו קטרים, היכן ימוקמו ההתקנים ואיזה פתרון מיועד לכל מעבר, מפחית את הסיכון להפתעות בשלב הבדיקות. התקני אלמוג מתוכננים לשימוש במעברים במרחבים מוגנים ובהתאם לחומר שנמסר הם מיוצרים מחומרי גלם מתוצרת גרמניה ומיועדים לעמוד בדרישות התקינה הרלוונטיות. בכל פרויקט עדיין נדרש לבצע תכנון וביצוע בהתאם לתוכניות המאושרות ולהנחיות החלות עליו.

האם אפשר לבצע את המעברים גם אחרי שהממ״ד כבר נבנה?

אפשר לטפל במצבים שבהם נדרש מעבר לאחר שלב היציקה, אך מדובר בדרך כלל בתהליך שמצריך יותר תכנון וזהירות. כאשר הקיר כבר קיים, צריך לבחון את מיקום הפתח, גודלו, המרכוז שלו, סוג התשתית והאפשרות להתקין מערכת מתאימה בלי לפגוע בפרטי המבנה הקיימים. לכן עדיף ככל האפשר לשלב את ההתקנים בזמן היציקה. בשלב הזה ניתן לקבע אותם בדיוק במקום שנקבע בתוכנית ולוודא שהשרוול מתאים לעובי הקיר. בפרויקט חדש, תכנון מוקדם יכול לחסוך קידוחים, התאמות ועבודה נוספת. בפרויקט קיים, לעומת זאת, חשוב לא לבצע שינוי באופן עצמאי ולהניח שכל איטום סביב הצינור יספיק. במקרה כזה נדרש פתרון שמתאים למצב הקיים ולדרישות המרחב המוגן.

מערכת מודולרית הופכת פרויקט מורכב למסודר יותר

היתרון של מערכת מודולרית אינו בכך שהיא מבטלת את הצורך בתכנון, אלא בדיוק להפך: היא מאפשרת לתרגם את התכנון לביצוע ברור. כאשר לכל תשתית יש נקודת מעבר מוגדרת, קל יותר לתאם בין הקבלן, האינסטלטור, החשמלאי ואיש המיזוג. במקום שכל בעל מקצוע ייצור לעצמו מעבר בשלב שבו הוא מגיע לאתר, כל הנקודות מתוכננות מראש ומוטמעות במהלך השלד. סדרת התקני אלמוג מיועדת לאפשר התקנה בקיר, בתקרה או ברצפה בהתאם לתכנון, תוך שמירה על מבנה קומפקטי שאינו אמור לייצר הפרעה מיותרת לשכבות הבנייה. בפרויקט שיש בו שירותים ומקלחת במרחב המוגן, המשמעות יכולה להיות כמה מעברים שונים בשטח קטן יחסית, ולכן תיאום מוקדם בין כל המערכות הופך לחשוב במיוחד.

בחדר רטוב, איכות האיטום מתחילה עוד על שולחן התכנון

האתגר האמיתי בתכנון חדר רחצה או שירותים בתוך ממ״ד אינו בחירת האסלה, הברז או החיפוי. הוא נמצא בפרטים שלא תמיד רואים לאחר סיום העבודה. כל צינור מים, ניקוז, כבל או מעבר מיזוג צריך להגיע מנקודה מסוימת ולעבור דרך מעטפת המבנה בצורה מתוכננת. חברת שרפים מערכות מיגון מציעה פתרונות למעברי תשתית במרחבים מוגנים, ובהם סדרת התקני אלמוג ליציקה ומערכות נוספות לאיטום מעברי צנרת וכבלים. בפרויקט כזה, המפתח אינו למצוא דרך לסגור את הפתח לאחר שהצינור כבר עבר. המפתח הוא לדעת מראש היכן יהיה הפתח, מה יעבור בו ואיזו מערכת תיצור סביבו את האיטום הנדרש. תכנון כזה מאפשר לחדר הרטוב למלא את תפקידו בלי להפוך את מעטפת הממ״ד למחשבה מאוחרת.
